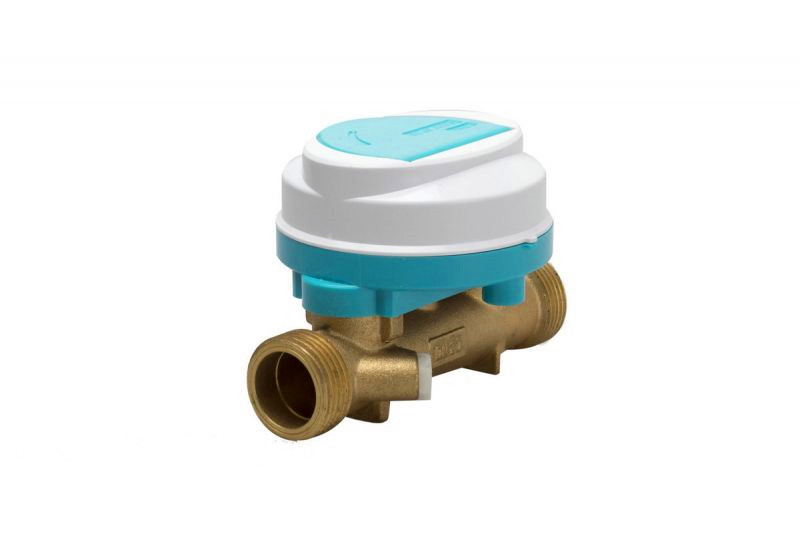

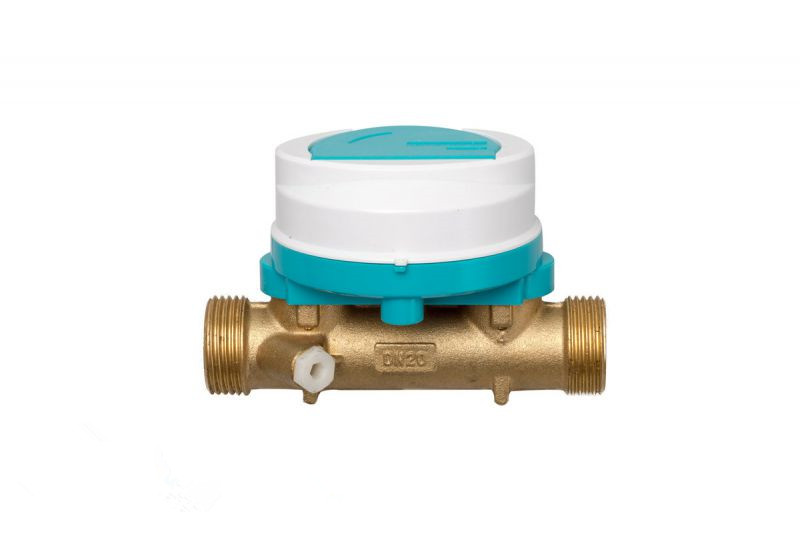

超声波水表
- 产品品牌 中南仪表
- 产品型号 ZN-SW80
- 产品描述
中南小流量超声波水表，精准测量，可用于户用，实验室等精准测量，可实现秒每升，传感器主材为铜，电池供电，循环显示。...
一、产品特点：
专门用于小区分户、或其它工业、民用场所的小口径用水的精准计量；
近360度可旋转机身，方便用户查看；
IP68防护等级，磁棒操作，不怕水淹；
最小可测流速仅0.003m/s，完美实现滴水计量；
可实现正、反双向计量；
双行同屏显示，多种提示功能，方便查询诊断；
微功耗设计，实际使用寿命10年以上；
线性度优良，在满量程范围内，线性一致，无须多点校正；
可选多种计量单位，满足不同国家的用户需求；
二、产品外形尺寸
|
公称直径(mm) |
L(mm) |
H(mm) |
W（mm) |
连接螺纹 |
|
DN15 |
110 |
68.5 |
90.5 |
G3/4B |
|
DN20 |
130 |
85 |
90.5 |
G1B |
|
DN25 |
175 |
93.5 |
90.5 |
G1 1/4B |
三、产品技术参数
|
特性 |
技术参数 |
|
可测介质 |
水及其它均质液体，必须满管 |
|
准确度等级 |
优于2级 |
|
最大允许工作压力 |
1.6Mpa |
|
公称通径 |
DN15-DN25 |
|
工作环境 |
温度：-15~55℃；湿度≤100%（RH） |
|
温度等级 |
T30/T50, 出厂默认为T30 |
|
上游流场敏感度等级 |
U10 |
|
下游流场敏感度等级 |
D5 |
|
气候和机械环境安全等级 |
C类 |
|
电磁兼容性等级 |
E1 |
|
数据存储 |
EEPROM / FLASH存储数据 |
|
数据通讯 |
RS485/红外线 |
|
工作电源 |
3.6V锂电池，使用寿命约10年 |
|
防护等级 |
IP68 |
|
本地显示 |
双排显示9位累积流量及流量单位 4位瞬时流量及流量单位、状态提示符 |
四、流量范围
|
公称直径 （mm) |
量程比（Q3/Q1) R |
始动流量
(L/H) |
最小流量 Q1 (L/H) |
分界流量 Q2 (L/H) |
常用流量 Q3 （m3/H） |
过载流量 Q4 （m3/H） |
|
DN15 |
400 |
2 |
6.25 |
10 |
2.5 |
3.125 |
|
DN20 |
400 |
3.5 |
10 |
16 |
4 |
5 |
|
DN25 |
400 |
5.4 |
15.75 |
25.2 |
6.3 |
7.875 |
五、窗口操作
用磁棒触碰磁感应区即可实现显示窗口的切换、循环。
六、窗口显示
1
|
36.16 0.00 |
显示净累积流量L及瞬时流量L/min。
2
|
36.16 0.00 |
显示净累积流量L和流速m/s
3
|
-0.40 0.00 |
显示负累积流量L和负瞬时流量L/min
4
|
|
标定窗口
5
|
2015.01.01 01:00 |
显示时间日期。上行显示日期，下行显示小时、分
6
|
642.90 594.9 |
上行显示有效运行时间，下行显示故障时间
7
|
00.00 0.0 |
上行显示传播时间，下行显示时差
8
|
15051801 03.04 |
上行显示产品序列号，下行显示软件版本信息。
如需其它设定，我司可根据客户的实际需求提供定制的系统软件，从而实现多种自定义设定及显示。
